- 図面(pdfファイル）やカットリストもご用意しています。プリントアウトしてお役立ていただければ嬉しいです。
- ハンドガン×９とライフル×３とマガジンなどの備品がスマートに収納できます。
- DIY（木工）やエアガンが好きな方向けの内容です。

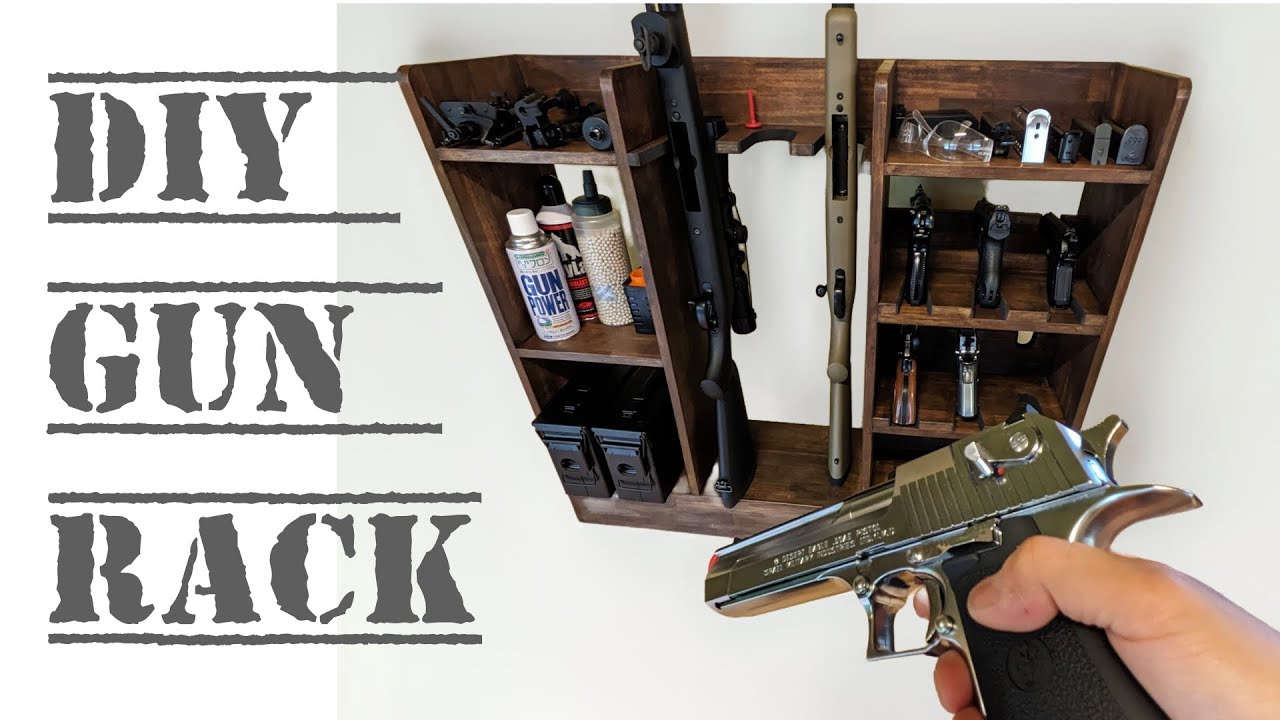

今回は集成材サブロク１枚（厚み１５㎜幅９１０㎜長さ１８２０㎜の板）でなるべく無駄（端材）が出ないようコストをおさえつつ、スマートに収納できるガンラックを作ってみたのでご紹介します。
使用材料と費用
買い物リスト
- １５ミリ厚 パイン集成材 910×1820 サブロク １枚
- 15ミリ幅 スポンジテープ（緩衝材として使いました）長さは4メートルで足ります。
- コーススレッド２５ミリ
- コーススレッド３２ミリ
- コーススレッド２８ミリ
- 着色剤
- 表面仕上げ剤
![ダイドーハント (DAIDOHANT) コーススレッド (ラッパ/全ネジ) [ 鉄/ユニクロ ] (呼び径d) 3.8 x (長さL1) 28mm (131本入) 10174001](https://m.media-amazon.com/images/I/31fZTv06XtL._SL160_.jpg)
コスト
- 集成材 今回は家の近くのホームセンターで購入 6,000円位
- スポンジテープ amazonで930円
- コーススレッド 1,200円位
- 塗料 今回は着色剤のみamazonで購入 973円
- 仕上げワックスは家にあったものを使用しました。amazonで3,980円
※購入先や塗料の種類などにより変わるかと思いますが、概算¥10,000〜15,000円です。
使う道具
- 丸鋸 スライド丸鋸やテーブルソーなどでも良いです。
もっと簡単に仕上げたい人や丸鋸を使ったことのない人、道具がない方はホームセンターのカットサービスを利用されると良いです。
👇 DIYおすすめの丸のこは
インパクトドライバー

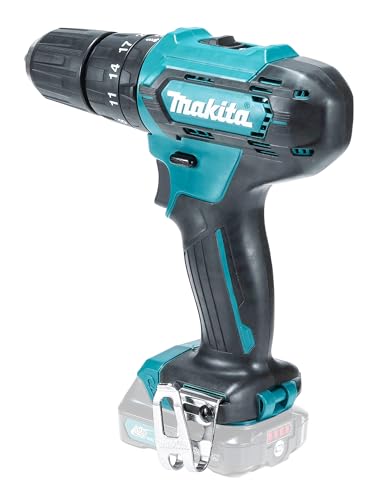

ドリルドライバー

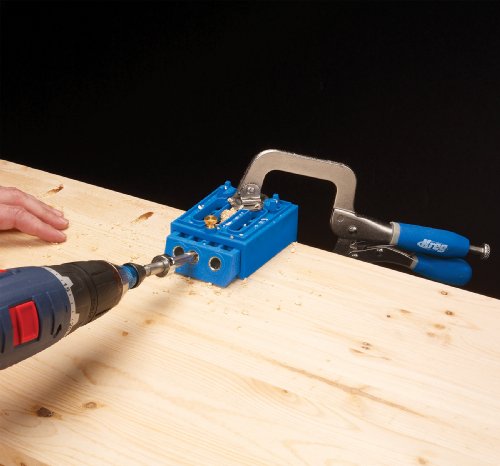

ポケットホールジグ なるべくビスを表に出さないように簡単に接合できます。
皿取りきり （必須ではないですが、あるとネジが綺麗に入ります。）
紙やすり＃１００〜＃１８０くらい あれば充電式が良いです
コンベックス
ホールソー ３２ミリと６５ミリ
ジグソー なくても大丈夫です。普通のノコギリでも代用できます。
替刃式鉋 なくても大丈夫です。木材のカット面を綺麗に仕上げるのに使いました。やすりなどでもできそうです。
手順
木材カットリスト
幅９１０㎜長さ１８２０㎜厚さ１５㎜の板（今回は集成材）を使います。
👆の図面のように切り分けます。※丸鋸の刃の厚みは1.５㎜以内のものを使用してください。
黒い部分は端材になります。
カット面（ナイフマーク）を鉋やサンダー、紙やすりなどで整えると仕上がりが良くなります。
- ２３０㎜×８０５㎜ ２枚（側板）
- ２３０㎜×６９０㎜ ２枚（仕切り）
- ２３０㎜×２４０㎜ ２枚（棚板）
- ２３０㎜×３００㎜ １枚（棚板）
- ２３０㎜×８７０㎜ １枚（底板）
- １００㎜×８７０㎜ １枚（蹴込板）
- ９０㎜×８７０㎜ １枚（上背板）
- ２００㎜×３００㎜ ２枚（ハンドガン棚板）
- １２０㎜×３００㎜ ３枚（ハンドガン棚板部材）
- ９０㎜×３００㎜ ３枚（ハンドガン棚板部材）
- ２６０㎜×１４５㎜ １枚（ライフル受け部材）
- ２２㎜×２３０㎜ ２枚（ライフル受け部材）
計２１枚です。
組み立て手順
側板２枚と仕切り板２枚を👆図のように前上角をR加工し仕切り板の方は背板が付くところを切り取ります。
👇
ポケットホールやダボなどで接合します。（簡単に釘やビスで止めてもいいと思います。）今回はポケットホールジグを使用しました。
棚板を取り付けます。
ハンドガン用のスタンドを作ります。
１２０×３００の板と９０×３００の板をホールソー３２φを使って加工します。
👇加工した板を組み立てます。
組み立てたハンドガン用棚を本体に取り付けます。
ライフル用支えを作ります。👆各部材をボンドで接合します。
幅は少し大きめになりますが、次の工程で👇３００㎜にカットします。
👆６５φのホールソーで加工します。幅を３００㎜に合わせます。
ライフル用支えを本体に取り付けます。
塗装 緩衝材（スポンジテープ）を貼り付けて完成です。👏👏👏
図面ダウンロード
組み立て動画
まとめ
既製品にはないデザインと収納量が私的に良かったです。
エアガン、DIY好きな方は参考にしていただけたら嬉しいです。
もし不明な点や 図面に間違いなどあればコメントより教えてください。
見ていただきありがとうございました。
